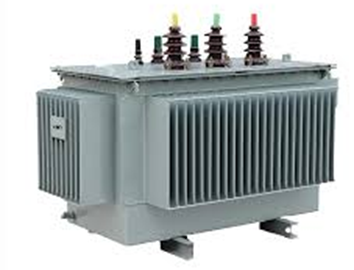

المحولات الكهربائية :

 تعتبر المحولات الكهربائية من إحدى العناصر الكهربائية المهمة والتي تستخدم في العديد من التطبيقات المختلفة وذلك لرفع أو خفض الجهد والتيار الكهربائي.

حيث بدأت الحاجة لاستخدامه في محطات التوليد لرفع الجهد لقيم محددة، وذلك لضرورة نقل الطاقة بأقل مفاقيد وتكاليف ولتقليل حجم الموصلات في الشبكة، و لتغذية أحمال كهربائية بجهد مناسب.

تعريف المحول الكهربائي :

المحول عبارة عن جهاز كهربائي ثابت لا يحتوي على أجزاء متحركة تدور، يقوم بتحويل الطاقة الكهربائية من تردد وجهد معين الى نفس التردد وقيمة جهد مختلفة سوى أصغر او  اكبر ، بواسطة الحث الكهرومغناطيسي.
إن تغير الجهد يصاحبه تغير في قيمة التيار، فعند رفع الجهد ينخفض التيار او العكس.

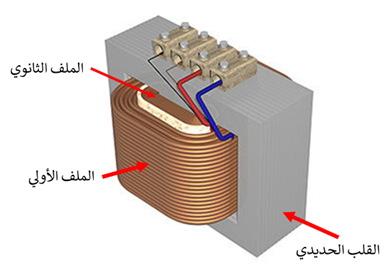

مكونات المحولات الكهربائية :

القلب الحديدي: هو عبارة عن مجموعة من صفائح رقيقة من الحديد المغناطيسي يتراوح سمكها ما بين (0.35mm) إلى (0.5mm)، وتعزل عن بعضها للتغلب على ظاهرة التيارات الدوامية، ويتم تجميع وضغط الصفائح مع بعضها بواسطة براغي ليشكل ممر لخطوط التدفق المغناطيسي.

الملفات النحاسية: تتكون من:

•         الملفات الابتدائية: هي عبارة عن سلك نحاسي ملفوف ومعزول، وتوصل بالمصدر الكهربائي مباشرة.
•         الملفات الثانوية  : عبارة عن سلك نحاسي ملفوف ومعزول، وتوصل بالحمل الكهربائي.

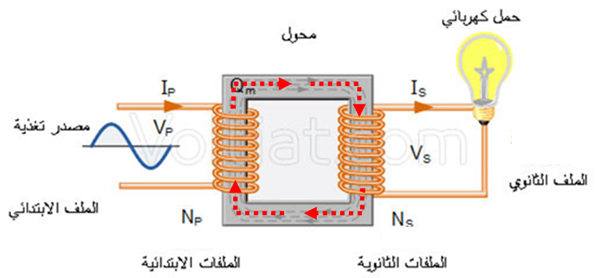

مبدأ عمل المحول الكهربائي :

عند توصيل الملف الابتدائي للمحول بالمصدر الكهربائي، فإن التيار المتناوب يمر فيه مكون تدفق مغناطيسي يقطع الملف الثانوي عن طريق الدارة المغناطيسية المكونة من القلب الحديدي، نتيجة لذلك سيتولد قوة كهربية، يمكن عن طريقها نقل الطاقة والقدرة للدارة الموصلة في هذا الملف (دائرة الحمل).

الدارة المكافئة للمحول الكهربائي :

أنواع المحولات الكهربائية : (أحادية الطور او ثلاثية الطور)

مهما اختلفت انواع المحولات الكهربائية فإنها تعمل بنفس المبدأ وتركيبها متشابه مع وجود اختلاف بسيط في بعض الانواع ومن أهم أنواع المحول الكهربائي ما يلي:
-          محولات الجهد ( رافع او خافض )
-          محولات القياس
-          محولات التأريض
-          محولات العزل
-          المحولات الذاتية

طرق توصيل محولات ثلاثية الطور :

يتم توصيل لفائف المحول عند الاولي والثانوي  كما يلي :
-          توصيلة نجمي – نجمي  (Y-Y)
-          توصيلة مثلثي – مثلثي  (Δ-Δ)
-          توصيلة مثلثي – نجمي  (Δ-Y)
-          توصيلة نجمي – مثلثي  (Y-Δ)
-          توصيلة الزاك - زاك   Zig-Zag

 استخدامات المحول الكهربائي :

تستخدم المحولات الكهربائية فيما يلي :
1-      محطات التوليد.
2-      شبكات النقل.
3-      شبكات التوزيع.
4-      لتغذية الأجهزة الكهربائية.
5-      شبكات المصانع الكبية والمتوسطة.
6-      اللوحات الإلكترونية.
