 دوائر الإستطاعة والتحكم الكهربائي :

تعتبر دوائر الاستطاعة والتحكم الكهربائي من أفضل الوسائل التي تعمل على حماية الأحمال، مثل المحركات الكهربائية، أو أي حمل آخر.

تصمم دائرة الاستطاعة لتغذية الحمل المراد تشغيله بالطريقة المناسبة من مصدر التغذية بشكل مباشر؛ أما بالنسبة لوظيفة دائرة التحكم العمل على تشغيل وفصل التيار المار إلى ملف الملامس أو أي ملف آخر مثل ملف المؤقتات.

ما وظيفة دائرة الاستطاعة:

أن الوظيفة الأساسية لدائرة الاستطاعة هو العمل على توصيل التيار الكهربائي من مصدر التغذية الرئيسي إلى الحمل المراد تشغيله من خلال عدة أدوات وحمايات، سواء كان الحمل حثي مثل المحركات أو أومي مثل السخان.

المكونات الأساسية لدائرة الإستطاعة :

تحتوي دوائر الاستطاعة الكهربائية على عدة أجهزة وهي:

1. المصهرات ذات التحمل العالي لتيار الحمل.
2. قاطع حراري مغناطيسي من نوع الثلاث أوجه 3 أطوار.
3. النقاط الرئيسية للملامس.
4. النقاط الرئيسية للمرحل.

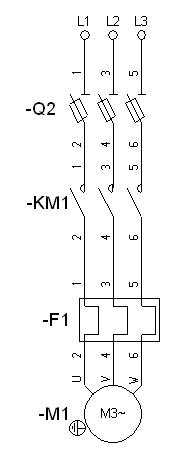

خطوات توصيل دائرة الاستطاعة :

1. توصيل مصدر التغذية بالقاطع الحراري المغناطيسي أوالصاهورات.
2. توصيل نقاط خرج القاطع مع نقاط دخل الملامس.
3. توصيل نقاط خرج الملامس مع نقاط دخل المرحل الرئيسية.
4. أخيراً توصل نقاط خرج المرحل على التوالي مع أطراف المحرك الكهربائي.

 دائرة التحكم :

هي الدائرة التي تعمل على التحكم في وصل وفصل التيار الكهربائي عن ملف الملامس، أو أي ملف آخر.

حيث تحتوي الدائرة على عدة أدوات للتحكم في وصل وفصل التيار الكهربائي عن ملف الملامس، مثل نقطة تلامس المرحل، والمصهر، والقاطع الكهربائي، ونقاط تلامس الملامس ، ومفاتيح التشغيل والإيقاف، والمصابيح الكهربائية، ومفاتيح نهاية المشوار…إلخ.

المكونات الأساسية لدائرة التحكم :

تحتوي دوائر التحكم الكهربائي في العادة على عدة أدوات حماية وتحكم وهي:

1. الصاهورات.
2. قاطع حراري مغناطيسي من نوع الوجه الواحد احادي الطور.
3. النقاط المساعدة (المغلقة والمفتوحة) للمرحل.
4. النقاط المساعدة (المغلقة والمفتوحة) للملامس حسب الحاجة لدائرة التحكم.
5. مفاتيح التشغيل والإيقاف.
6. ملفات الملامس، يجب أن يتناسب جهد الملف مع جهد المصدر.
7. المؤقت الزمني، والحماية من ارتفاع الجهد، أو قلب أو قطع في أحد الاطوار الثلاثة.
8. لمبات إشارة.

خطوات توصيل دائرة التحكم :

تحتوي أغلب دوائر التحكم على مفاتيح وملفات الملامس للتحكم فيها.

توصيل مصدر التيار بالصاهورات بهدف الحماية من أي تيار قصر، أو زيادة في التيار الكهربائي قد يسبب في تلف الملفات وأجهزة الحماية.

توصل الطرف الآخر للصاهورة على التوالي مع نقطة تلامس المرحل المغلقة بهدف فصل التيار عن دائرة التحكم في حال حدوث عطل ما.

توصيل مفتاح التشغيل على التوالي مع ملف الملامس.

توصيل النقطة المساعدة التابع الملامس ، لكي تعمل على التشغيل الدائم للدائرة عند الضغط على مفتاح التشغيل.

توصيل طرفي ملف الملامس  بالكهرباء للتحكم في وصل أو فصل النقاط الرئيسية عن المحرك الكهربائي.

كان هذا ملخص وجيز تطرقنا فيه عن مكونات و وضيفة كل من دارة الاستطاعة و دارة التحكم , اتمني ان يكون هذا المحتوى أدى الفكرة بشكل كافي ,  وإن كان من صواب فهو من الله الكريم الرحمن، وفقني الله (عز وجل) وإياكم لما يحبه ويرضاه، وأتمنى منكم التعليق والمشاركة في الموضوع.

---------------------------------------------------------------------------------------------------
