قراءة بيانات المحرك الكهربائي ثلاثي الطور:

قراءة بيانات المحرك الكهربائي ثلاثي الطور، والتي تكتب عادة على اللوحة المعدنية الموجودة على جسم المحرك الكهربائي .

فهذه البيانات تمكننا من تحديد كافة تفاصيل المحرك من حيث: المواصفات الكهربائية وعدد الدورات وطريقة التوصيل وغير ذلك.

فائدة وجود لوحة بيانات المحرك الكهربائي :

يمكن القول بأن اللوحة التي توصف المحرك الكهربائي مهمة جداً لأنها تسهل علينا في إيجاد المواصفات الكهربائية التي نحتاج إليها بكل أريحية.

كما تساعدنا بالتصميم عند اختيار المحرك الكهربائي المناسب، فمجرد معرفة القدرة المطلوبة يمكننا الذهاب إلى لوحة بيانات المحرك لعمل المقارنة فيما بينهما. وكذلك تجد على اللوحة طريقة توصيل المحرك نجمي او مثلثي وجهد كل توصيل من التوصيلتين.

شرح بيانات المحرك الكهربائي ثلاثي الطور :

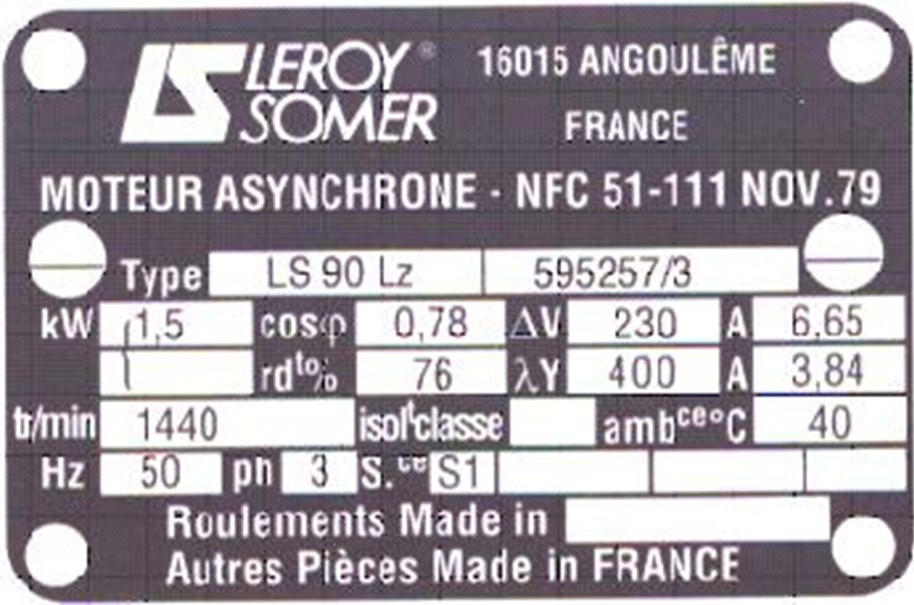

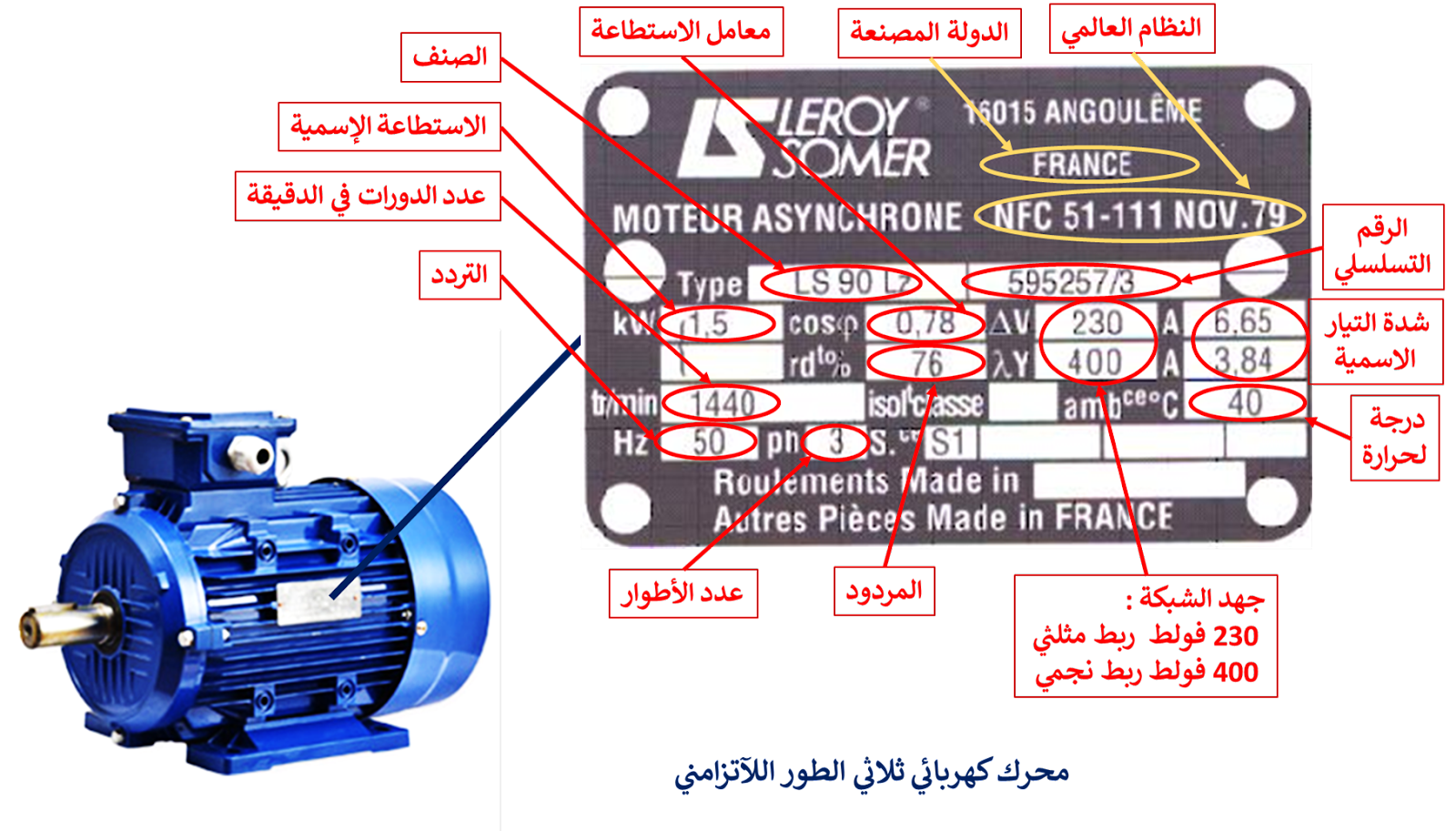

تجد على لوحة بيانات المحرك الآتي:

- النظام العالمي : الاأوربي (NFC 51-111 NOV.79)

- ادولة التي صنع فيها المحرك : فرنسا

- الشركة الي قامت بتصنيع المحرك: سيلوري سومر.

- استطاعة المحرك : 1.5 كيلواط  ( ونجدها ايضا بالحصان البخاري ).

- عدد الدورات في الدقيقة : 1440 د/د .

- التردد : 50 هرتز .

- جهد الشبكة 400 فولط / 230 فولط : من اجل كيفية ربط المحرك نجمي أو متلتي .

- شدة التيار الاسمية : سواء ان كان الرط نجمي او مثلثي .

- درجة الجرارة : 40 درجة مئوية و هي الدرجة القصوى التي يتحملها العازل .

- كفاءة المحرك: تعبر عن مدى جودة تحويل المحرك الطاقة الكهربائية (قدرة الدخل) إلى طاقة ميكانيكية (قدرة الخرج)، كما هو موضح في بيانات المحرك فإن كفاءته 76%.

- معامل الاستطاعة : 0.78 .
