التوافقيات في الشبكات الكهربائية :

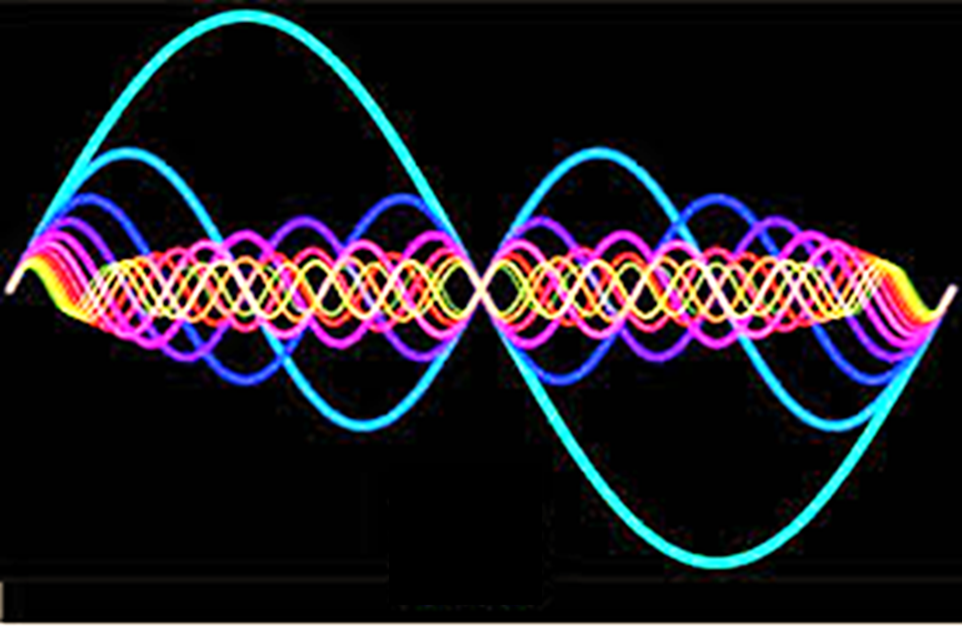

هي عبارة عن اشارات كهربائية غير مرغوب فيها تظهر مركبة على الموجه الاساسية في الشبكة الكهربائية و ترددها عبارة عن مضاعفات من التردد الاساسي و تتسبب في تشويه موجة التيار او الجهد او الاثنين معا ، حيث ترددها ( 100 - 150 - 200 - 250 - 300 - 350 ....  .   .).

ويتم تقسيم التوافقيات الى توافقيات ذات رتبة فردية (F3 - F5 - F7) و توافقيات ذات الرتبة الزوجية (F2 - F4 - F6).

التوافقيات الاكثر شيوعا في الشبكات الكهربائية و اكثرها تأثيرا هي توافقيات الدرجة الثالثة .

أسباب وجود التوافقيات في الشبكة الكهربائية :

تقوم الاحمال الغير خطية عموما بتوليد التوافقيات في مصدر تغذيتها وهذه الاحمال هي التي تكون فيها اشكال موجة التيار غير موافقة لشكل موجة الجهد .

الاحمال الخطية : لا تحدث توافقيات.

الاحمال الغير خطية : تحدث توافقيات .

                 مثال :  - موحدات التيار في الاجهزة الالكترونية.

                          - مصابيح الفلورسنت.

                          - المعدات ذات القوس الكهربائي .

النتائج المترتبة على حدوث التوافقيات :

من أهم النتائج التي تحصل عند حدوث التوافقيات:

- انخفاض معامل القدرة.

- ارتفاع نسبة الضياعات.

- عدم استقرار سرعة المحركات.

- تلف الأجهزة التي بها حساسية عالية.

- تيارات كبيرة في الخط الحيادي بالنسبة للنظام ثلاثي الطور ونظريا يمكن أن يمر في هذا الخط مجموع التيارات التي تمر في الخطوط الثلاثة مجتمعة مما يسبب زيادة كبيرة في درجة حرارة الخطوط الحيادية. وعادة تكون الخطوط الثلاثة الأساسية محمية بشكل مناسب بواسطة القواطع والمنصهرات أما الخطوط الحيادية فلا تكون محمية بشكل مناسب مما يرفع إمكانية حدوث حرائق.

- زيادة درجة حرارة محولات التغذية .

- تشويه كبير في الجهد يتجاوز المواصفات القياسية .

- فرق جهد مرتفع بين الخطين الحيادي والأرضي .

- فصل غير مبرر للقواطع.

وهناك بعض الحلول المقترحة للتخلص من التوافقيات منها:

- توصيل مرشحات أو فلاتر لإخماد هذه التوافقيات.

- تجنب دوائر الرنين التي لها ترددات متطابقة مع ترددات التوافقيات داخل المنشأة الصناعية.

وأكثر الأجهزة عرضة لمشكلة التوافقيات هي أجهزة سوفت ستارت وVFD، ولهذا السبب يتم وضع مرشحات خاصة، ولكن قامت بعض الشركات بعلاج هذه المشكلة بدمج مرشحات داخلية للاستغناء عن المرشحات الخارجية.
